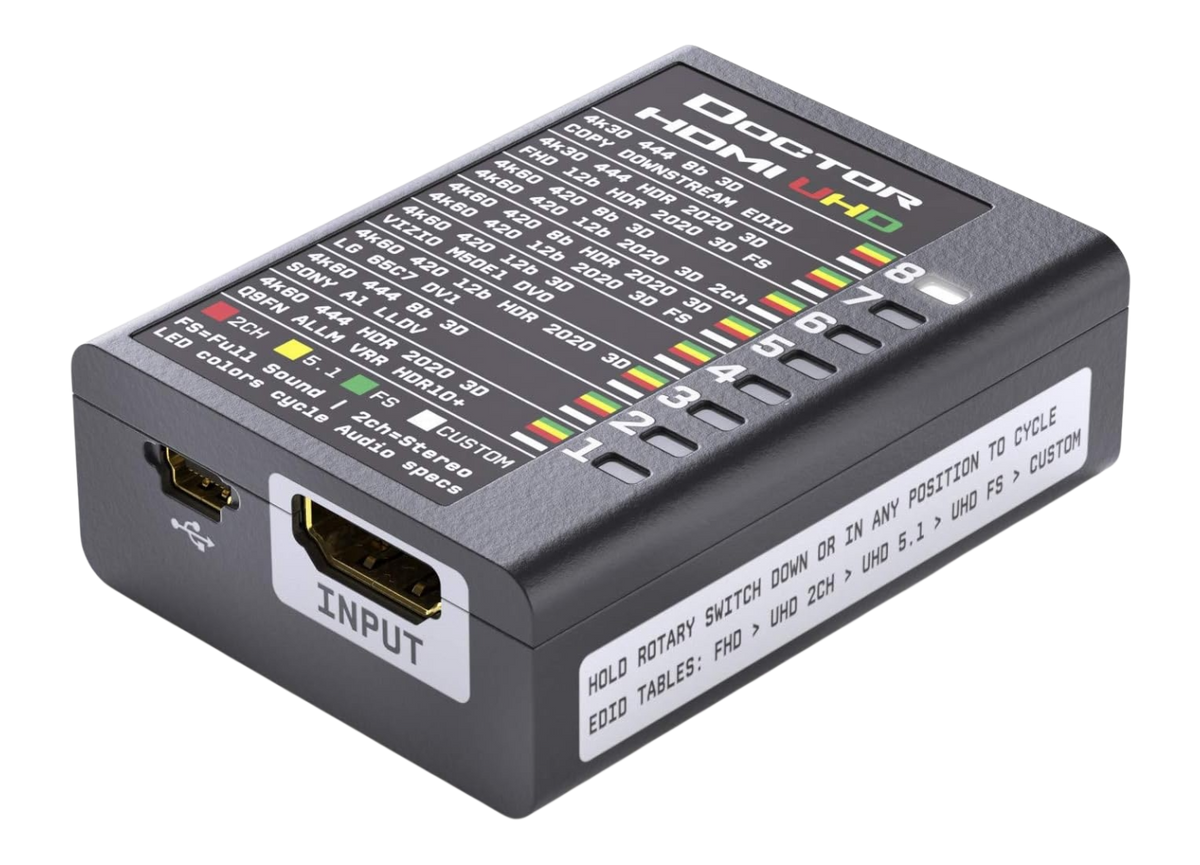

Dr HDMI 4K — 18Gbps EDID-Manager & HDMI-Emulator

Beheben Sie das HDMI-Problem, statt Geräte zu tauschen

Bevor sich auch nur ein Pixel bewegt, liest Ihre Quelle die EDID dessen, was angeschlossen ist, und entscheidet daraufhin, was sie senden darf. Ist diese EDID falsch, fehlt sie, oder stammt sie vom schwächsten Gerät der Kette, bekommen Sie ein schwarzes Bild, kein HDR, oder Stereo dort, wo Atmos sein sollte.

Der Dr HDMI 4K sitzt zwischen der Quelle und allem, was danach kommt, und beendet dieses Gespräch zu Ihren Bedingungen. Vierzig EDID-Bänke an einem Drehschalter: Sagen Sie jeder Quelle genau, woran sie hängt, beheben Sie Handshakes und HDR, halten Sie einen Player wach und schicken Sie ein sauberes Signal fünfzig Meter durch ein Kabel — aus einer Box in Streichholzschachtelgröße.

Vierzig EDID-Bänke an einem einzigen Drehschalter

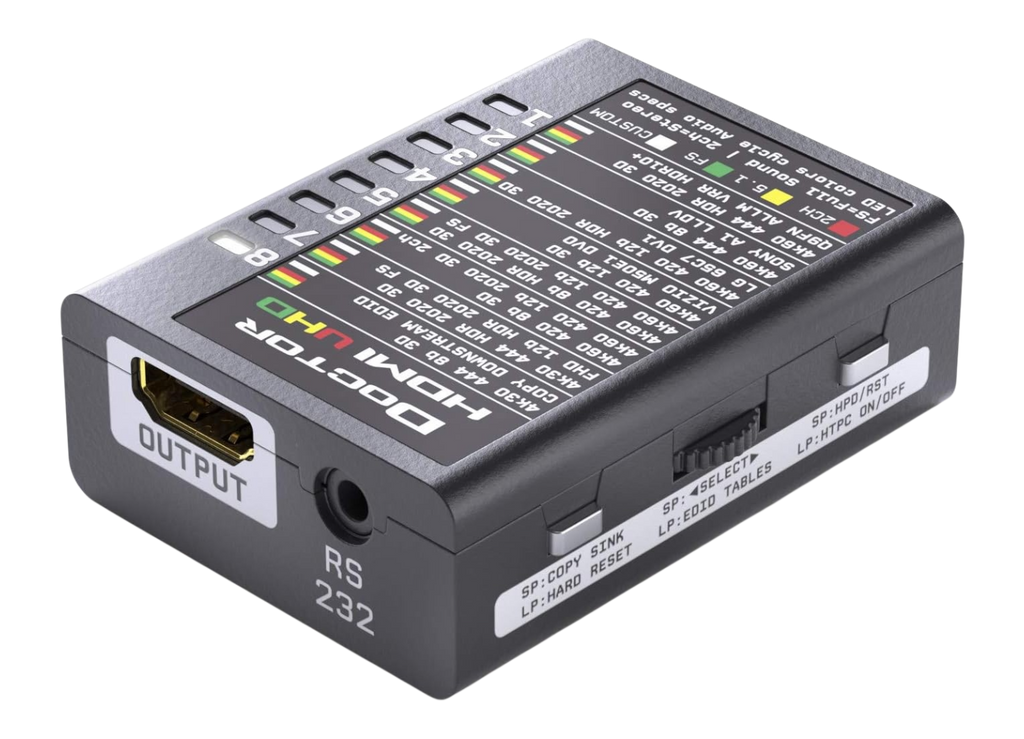

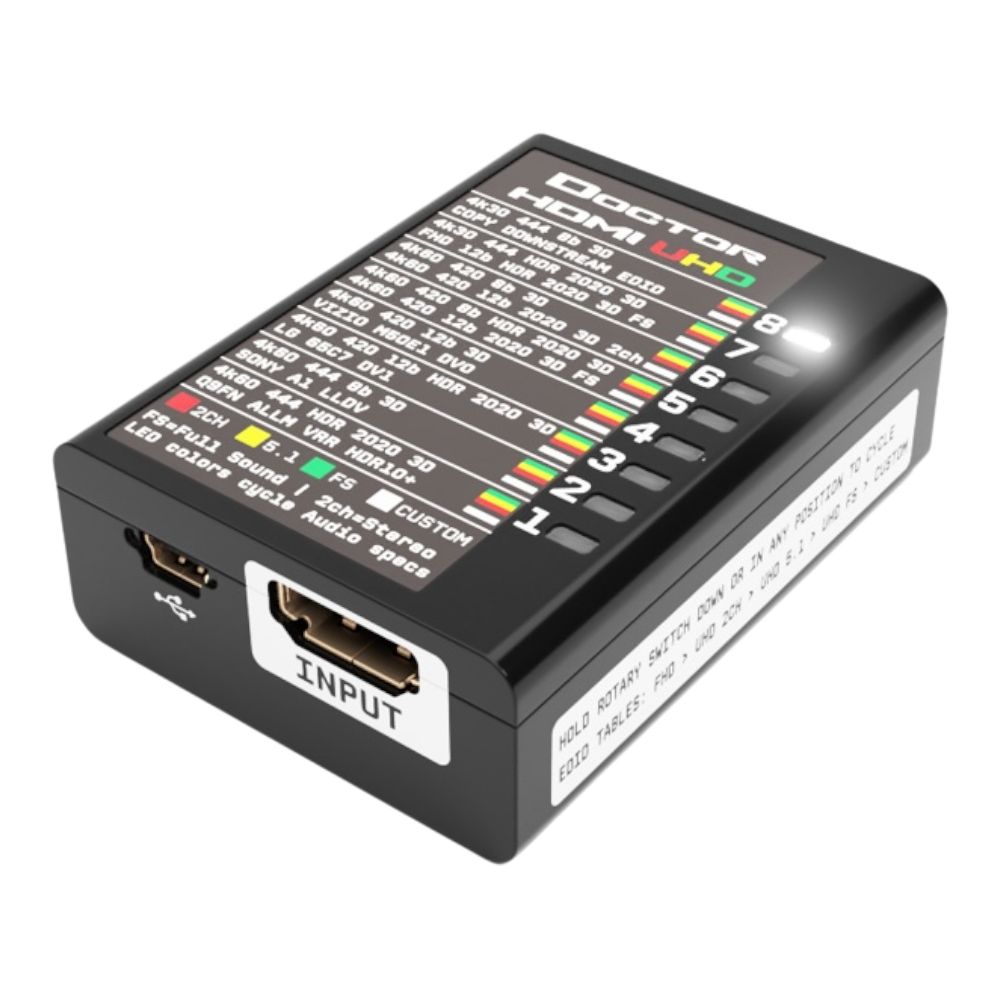

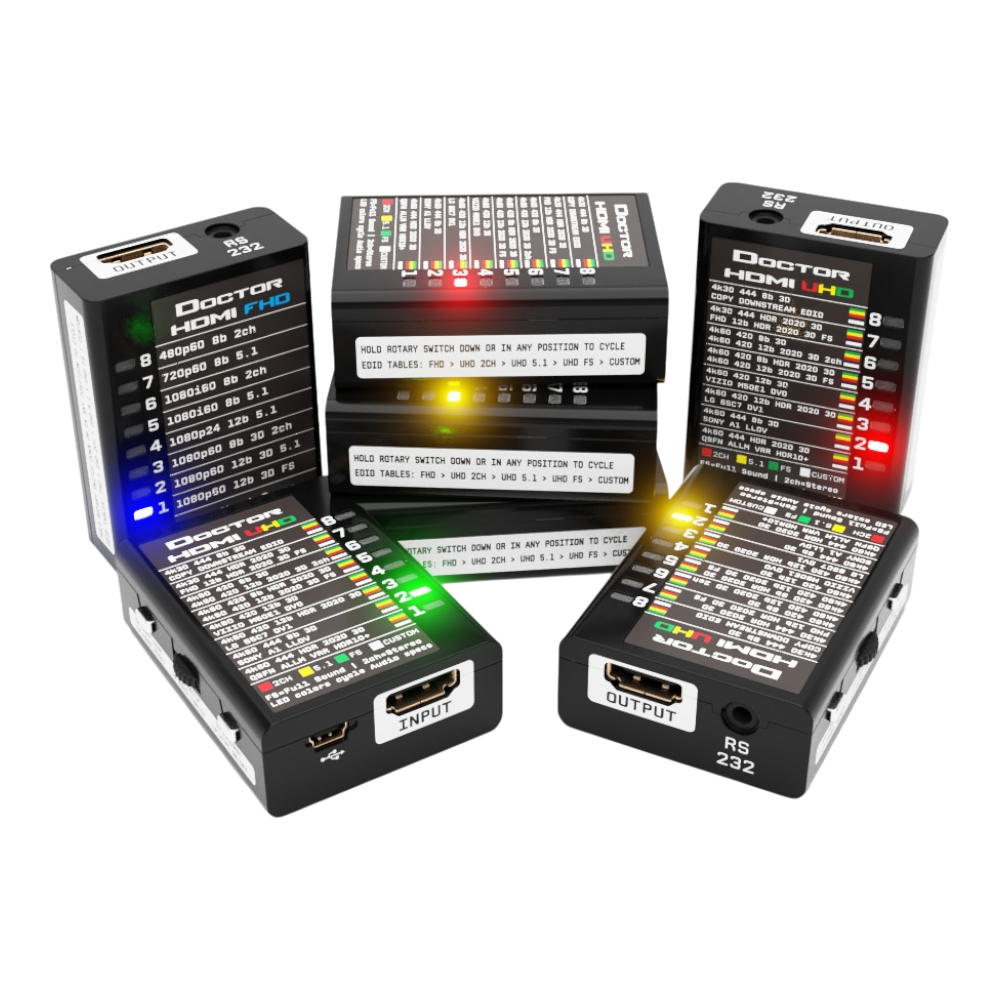

Die Bänke sind als fünf Tabellen zu acht angelegt, und die LED-Farbe zeigt Ihnen, in welcher Tabelle Sie sind. Halten Sie den Schalter gedrückt, um durch die Tabellen zu wechseln, drücken Sie nach oben oder unten für die acht Bänke darin, halten Sie eine Sekunde inne, und das Gerät aktiviert die EDID und löst ein sauberes Hot-Plug-Signal aus, damit sich die Quelle neu einstellt. Alle vierzig sind auf dem Gerät aufgedruckt, Sie brauchen am Rack also nie ein Handbuch in der Hand.

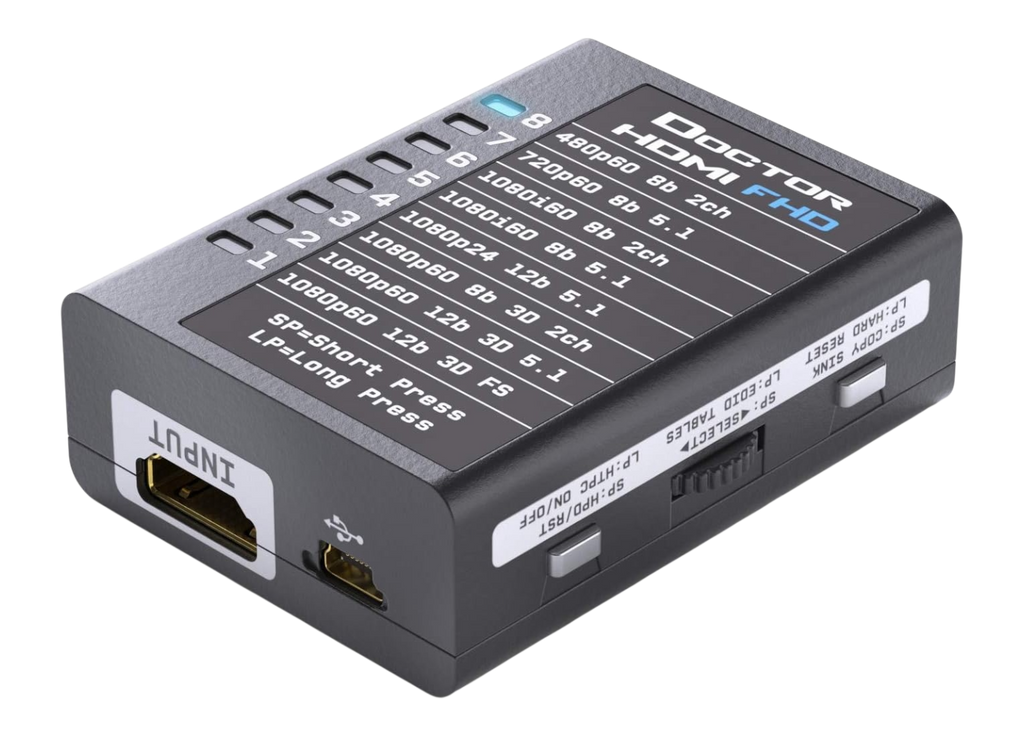

• Blau — FHD. Acht Werkseinstellungen für 1080p, 1080i, 720p und 480p, um eine Quelle zu deckeln oder ältere Technik zu versorgen.
• Grün — UHD, Full Audio. Acht UHD-Videomodi, die jedes Audioformat melden, Atmos und DTS:X eingeschlossen.
• Gelb — UHD, SPDIF-Grenze. Dieselben Videomodi mit dem Ton begrenzt auf das, was ein SPDIF-Rückkanal oder ein älterer Receiver verarbeitet.
• Rot — UHD, Stereo. Dieselben Videomodi, nur zweikanalig, für Ketten, in denen alles andere aussetzt.
• Weiß — eigene Bänke. Sieben, die Sie selbst schreiben, dazu eine, die immer die kopierte EDID Ihres eigenen Displays hält.

Grün, Gelb und Rot enthalten identische Videomodi — nur der gemeldete Ton unterscheidet sich. Beginnen Sie auf Grün und gehen Sie nur herunter, wenn der Ton wegbleibt. Eine Bank tiefer zu drehen dauert zwei Sekunden statt eines weiteren Abends mit Kabeltausch.

Was er in der Praxis leistet

• Beendet schwarze Bilder und „kein Signal". Eine saubere, feste EDID und ein ordentliches Hot-Plug-Signal, damit sich die Quelle einmal einstellt und eingestellt bleibt — egal wie verwirrt die Antwort von Receiver, Matrix oder langer Leitung war.
• Stellt 4K HDR durch einen AV-Receiver oder eine Soundbar wieder her. Setzen Sie das Gerät vor die Quelle, dann spielt es keine Rolle mehr, was der Receiver dazwischen behauptet.
• Schaltet vollen verlustfreien Ton frei, den der Fernseher nie gemeldet hat. Wählen Sie eine grüne FULLAUDIO-Bank, und die Quelle bietet wieder TrueHD und DTS-HD MA an, auch wenn die EDID des Displays nur Dolby Digital nennt.
• Erzwingt HDR — oder verbirgt es gezielt. Melden Sie BT.2020 und HDR, und die Quelle sendet es. Oder wählen Sie eine Bank ohne diese Kennzeichen, damit ein Beamer SDR bekommt, das der Player bereits getonemappt hat, statt HDR, dem er nicht gerecht werden kann.
• Bringt Dolby Vision auf Displays, die es nicht haben. Legen Sie eine LLDV-fähige EDID in eine eigene Bank, und Apple TV 4K, Shield oder Player wechseln auf player-led Dolby Vision. Der Beamer braucht einen erzwungenen HDR-Modus, und die maximale Leuchtdichte steht in der EDID selbst — die EDID-Sammlung auf der Produktseite enthält fertige Dateien.
• Hält HTPC- und NUC-Desktops intakt. Der HTPC-Modus verbirgt den Sink-Status, sodass Windows nie bemerkt, dass der Fernseher ausging, die Auflösung behält und die Symbole dort lässt, wo sie waren.
• Hält eine Quelle dauerhaft wach. Mediaplayer, Signage-Rechner und Maschinen ohne Bildschirm bleiben in einem festen Zustand mit aktivem Ausgang, ob ein Display eingeschaltet ist oder nicht.
• Bringt Konsolen und Monitore zur Einigung. Melden Sie einen Modus, den ein Gaming-Monitor von sich aus nicht anbietet — 1080p120 zum Beispiel, oder einen, der HDR und ALLM meldet.
• Deckelt, was eine Quelle senden darf. Begrenzen Sie die Ausgabe auf 1080p, 1080i, 720p oder 4K30 für ältere Beamer, Capture-Karten, Video-over-IP-Extender und Nebenzonen.
• Rettet lange Leitungen. Die Eingangsentzerrung dehnt die Signalintegrität auf 50 Meter, und der +5V-Injektor versorgt aktive und optische Kabel, die die Quelle allein nicht treiben kann.
• Gibt einer ganzen Installation eine EDID. Versorgen Sie Matrizen, Splitter und Switches auf jedem Zweig mit derselben festen EDID, statt mit dem, was das zuletzt angeschlossene Display zufällig ausgehandelt hat.
• Klont ein Display, dem Sie bereits vertrauen. Ein Druck auf Copy Sink liest die EDID Ihres funktionierenden Fernsehers in Bank 8, bereit zur Wiederverwendung an jeder Stelle der Kette.

Für Integratoren gebaut, im Wohnzimmer zu Hause

• 18Gbps bei 0ms Latenz. Volle 600MHz Single-Link-Bandbreite, HDMI-2.0b-konform, nichts im Signalweg hinzugefügt. 4K 3840×2160 bei 60Hz 4:4:4 läuft ohne Synchronisationsverlust hindurch.
• HDCP bleibt unangetastet. Das Gerät hört die DDC-Pakete mit und filtert nur die EDID-Anfragen, geschützte Quellen spielen also weiter, während Sie ändern, was ihnen mitgeteilt wird. Vollständig HDCP-konform.
• Emulator und Repeater in einem. Er antwortet als Display, wenn keines da ist, und taktet das eingehende Signal neu auf und bereinigt es, bevor er es weitergibt.
• Eigene EDID-Bänke über USB. Das Windows-Programm liest die EDID aus dem Gerät, beschreibt jede der sieben eigenen Bänke und speichert und lädt .bin-Dateien. Weiter bearbeiten lässt sich das im AW EDID Editor oder in MonInfo — eine Datei, von der Sie wissen, dass sie gut ist, spart Ihnen beim nächsten Rack-Umbau einen Abend.
• RS232 eingebaut. Wechseln Sie Bänke aus der Ferne über ein Steuerungssystem, ohne das Gerät anzufassen — genau darum geht es, sobald eines in einem unerreichbaren Rack sitzt.
• Optionaler GoBlue-Dongle ergänzt Bluetooth- und Infrarotsteuerung von Android, iOS und einer Fernbedienung aus.
• Über USB aktualisierbar und flashbar von jedem Windows-Rechner, alle Firmware-Versionen bleiben online.
• Lip Sync und CEC laufen unangetastet durch, ARC-Steuerung und Audioverzögerung funktionieren also weiter wie zuvor.

In drei Schritten eingerichtet

1. Setzen Sie ihn in die Kette. HDMI in von der Quelle, HDMI out Richtung Display, Receiver, Matrix oder Extender. Bei einer langen Leitung platzieren Sie ihn auf der Seite der Quelle, damit Kabelentzerrung und +5V-Injektor für Sie arbeiten.
2. Geben Sie ihm Strom. Schließen Sie das mitgelieferte USB-Netzteil an den Mini-USB-Anschluss an. Mit Netzteil gibt er diesen Strom auch an ein aktives Kabel weiter.
3. Drehen Sie am Schalter. Die LED-Farbe bestätigt die Tabelle, die Nummer die Bank. Halten Sie eine Sekunde inne, und es ist aktiv.

Keine Menüs, keine Konfiguration, kein Rechner nötig. Ein Windows-PC wird nur gebraucht, wenn Sie eine eigene EDID in eine Bank schreiben oder die Firmware aktualisieren wollen.

Handbuch, Firmware, EDID-Dateien und vollständige Dokumentation

Alles zu diesem Gerät finden Sie auf der eigenen Produktseite www.drhdmi4k.com:

• Vollständiges Handbuch — Anschließen, die fünf EDID-Tabellen, Bänke wählen, die EDID eines Displays kopieren, eigene Bänke, Firmware und Fehlersuche
• Downloads — jede Firmware-Version, das Windows-EDID-Programm, die Silabs-USB-Treiber für Windows XP bis 11 und die HDfury-EDID-Sammlung
• Alle 40 EDID-Bänke — die vollständige Liste nach LED-Farbe, damit Sie genau sehen, was jede Bank meldet
• Schnellstart in sechs Schritten
• Glossar — EDID, Handshake, HDCP, LLDV, Chroma-Subsampling und der Rest, verständlich erklärt

Die Seite gibt es auf Deutsch, Englisch, Niederländisch, Französisch, Spanisch, Italienisch, Portugiesisch, Schwedisch, Dänisch, Polnisch, Tschechisch, Slowenisch, Rumänisch, Griechisch und Arabisch.

Arbeitet mit

Jeder Quelle bis 18Gbps: PlayStation 5, Xbox Series X, Apple TV 4K, Nvidia Shield, Blu-ray- und UHD-Blu-ray-Player, Sat- und Kabelreceiver, Mediaplayer, Notebooks und HTPCs.

Und mit allem dahinter: Fernseher, Beamer, AV-Receiver, Soundbars, Matrix-Switches, Splitter, Extender und Videowände — bis hin zu alten DVI-D-Monitoren.

Technische Daten

Im Lieferumfang

• Dr HDMI 4K Prozessor
• Netzteil, wahlweise mit Stecker für EU, UK, US oder AU/NZ
• USB-auf-Mini-USB-Kabel

RS232 ist eingebaut. Der GoBlue-Dongle mit Bluetooth und Infrarot, den die Android- und iOS-Apps benötigen, ist separates Zubehör.
